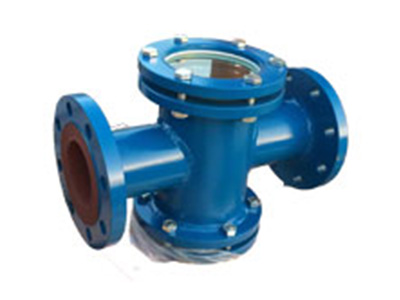

直通视镜怎么选型

发布时间:2021-08-04发布人:admin

毓翔小编给大家普及一下,直通视镜是工业管道装置上的主要附件之一,通过它能随时观察管道中液体、气体、蒸汽等介质流动反应情况,监视生产,避免生产过程中事故发生。
 直通视镜怎么选型
直通视镜经常用于石油、化工、化纤、制药等生产管路中。一般以法兰连接形式为多,其壳体材质和连接管道的材质一致,以碳钢和不锈钢材质居多,视镜的材质有石英玻璃,有机玻璃和钢化玻璃几种,按压力容器视镜标准制造。

直通视镜的整体制造目前还没有统一的标准,选型主要参考连接管道的公称通径和公称压力,如DN20PN10,DN25PN16,DN40PN16等等,玻璃视镜的标准可以参考HGJ501-502-86压力容器视镜制造标准。

选购时,首先要了解一下使用管道的压力、温度、介质的腐蚀性,然后根据使用情况来具体的分析选择。

直通视镜大体上有两种,一种是玻璃管式的,它的视野大,透光性好,结构简单,性价比较高,但它的压力较低(一般不超过六公斤),由于结构简单,玻璃管爆裂的情况也相对较多;

另一种是玻璃板式的直通视镜,它的使用压力较高,由于玻璃视窗完全脱离了管道的各种应力之外,相对的使用寿命也较高,它在更换与维修也比较方便,但是结构复杂,造价较高。

另外普通的钢化玻璃的使用温度在0-200度之间,使用温度超过的话,就得选用高硼硅或是石英的耐高温玻璃;还有根据介质的腐蚀性选一种性价比较高的视镜材质。最后根据实际情况选好视镜与管道的连接方式,大抵有法兰、螺纹、焊接、快装等。

毓翔小编了解到虽然直通视镜作为管道附件的作用仅限于观察管道内介质流动情况,结构相对简单,但通过在视窗内加装叶轮装置、浮球、摆板等小部件,就赋予了管道视镜一些简单的介质流向、流量等指示作用,使其更加实用。因此也有了叶轮视镜、浮球视镜、摆板视镜、直通视镜等一些功能不同的直通视镜型号。
