您的位置:首页 > 产品中心 > 阻火呼吸阀

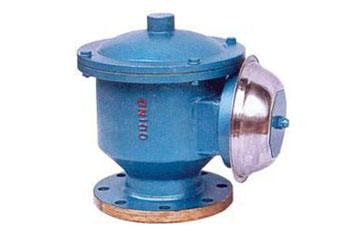

阻火呼吸阀

更新:2019-04-01 11:59:54 点击:191

产品品牌:

产品型号:

产品描述:

阻火呼吸阀、阻火呼吸阀价格、阻火呼吸阀厂家。...
在线咨询

售前咨询:400-8166-958/173-0216-8903

产品介绍

一、产品简介:
      根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“储存甲、乙类液体的固定式顶罐,应设阻火器和呼吸阀”。阻火呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备,是防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。此阀门是新型改进型呼吸阀,集合呼吸阀与储罐阻火器的双重作用,参照国家标准:SY/T0511-2010≤石油储罐呼吸阀≥检验和验收。
二、产品特点:
       本阻火呼吸阀具有通气量大,密封性能好,泄漏量小,耐腐蚀,防爆阻火等特点。
口径DN 英寸 宽度L/mm 高度H/mm
25 1" 200 165
40 1-1/2" 230 190
50 2" 270 220
80 3" 320 260
100 4" 350 280
150 6" 410 330
200 8" 480 380
250 10" 560 420
三、产品技术参数:
型号
Model
GFQ-IZ 规格
Size
DN25-DN350 PN0.6-PN2.5 RF
壳体材质
Body Materials
AL CS 304 316 316L
导杆材质
Guide Rod
AL 304 316 316L
螺帽螺栓
Bolt/Nut
CS 304 316 316L
密封垫片
Gasket Seal
石墨垫片 金属垫片 聚四氟乙烯
Graphite gasket Medal gasket PTFE
正压阀盘材质
Positive valve plate
CS 304 316 316L/F4
负压阀盘材质
Vacuum valve plate
聚四氟乙烯 F4
正压阀盘压力
Positive Pressure
+36 mmH2O ~ +1000mmH2O
负压阀盘压力
Vacuum Pressure
-25 mmH2O ~ -65mmH2O
压力等级
Pressure Group
A级 B级 C级 D级
环境温度
Ambient Temper
CS:-30℃~+350℃ SS:-80℃~+350℃
连接方式
Joint Type
法兰连接
Flange
法兰标准
Flange Standard
JB GB HG ANSI SH JIS
设计制造检测标准
Manufacture Standard
SY/T0511-2010 GB/T5908-2005
外表处理
Coating
CS: paint SS:NO Paint
四、安装维护:
      1、呼吸阀安装在储油罐的最高点,以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐,呼吸阀安装于油罐顶板中央范围内;对于罐顶需要设隔热层的储罐,呼吸阀可安装在梯子平台附近。
      2、我公司在呼吸阀出厂时,法兰密封面采用塑料保护盖,以免运输途中造成法兰密封面受损,货到现场安装时,务必要把法兰保护盖取掉,再垂直安装于储罐罐顶部。呼吸阀不可横放和倒置,若储罐顶部需要安装两个呼吸阀时,呼吸阀与罐顶中心应该对称安装。
      3、呼吸阀安装于储罐上一般使用1-3个月,需要定期检查呼吸阀正负压阀盘工作是否灵活,呼吸阀在正常工作时,会发出“嘶-嘶-嘶”的泄压排气的声音,否则,需要将呼吸阀顶部的阀盖打开,检查呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢,若有及时清理干净污垢,保证导杆运行自如。阀座密封面有无磨损,如有磨损需立即更换,以保证呼吸阀的正常安全运行。
      4、呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化,上下运动。当呼吸阀使用三年时间后,一般都需要更换呼吸阀内部的阀盘,导杆以及阀座的密封面,以保证呼吸阀正常工作,维持储罐的安全运行。
五、订货须知:
       订货时请确定以下参数:1、口径 2、材质 3、操作压力 4、介质 5、法兰标准 6、数量,以便为您提供符合要求的产品。
