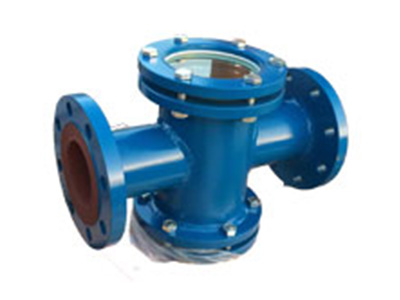

管道视镜主要分类和安装注意事项是什么

发布时间:2021-08-30发布人:admin

毓翔小编认为管道视镜是一种比较笼统的称呼,凡是安装在管道上使用的视镜,都被称为管道视镜。其中包含有玻璃管管道视盅,十字型的玻璃板直通视镜.在直通视镜里面又分为摆板直通视镜,浮球直通视镜,叶轮直通视镜,不锈钢视镜等类别。根据连接方式又可以分为螺纹,法兰,焊接,快装等。一般的主要材质有碳钢,不锈钢,聚乙烯。
 管道视镜主要分类和安装注意事项是什么
管道视镜是工业管道装置上的主要附件之一,通过它能随时观察管道中液体、气体、蒸汽等介质流动反应情况,监视生产,避免生产过程中事故发生。经常用于石油、化工、化纤、制药等生产管路中。管道视镜参照《化工管道手册》和HG501-502-86《压力容器视镜》等有关资料设计制造,也可按设计制造。接管法兰一般按HG0594-97标准执行。

安装的相关注意事项: 

1、安装位置的选择

管道视镜是安装在管道中的观察装置,既然是观察,那么光线是至关重要的一个条件,.所以必须安装在光线充足的管道位置上,或者专门配有照明装置。

2、高度的选择

管道视镜是用来观察的,主要还是人工观察为主(少数的是安装监控设备代替)。所以安装的高度以人员方便的观察为准。既不能太高也不能太低的位置。

3、镜片的安装

安装镜片前要确保视镜座平整光滑,镜片与视镜座之间的密封垫安装平整,密封垫没有损坏并且不粘油脂。在紧固螺钉前确保视镜座与盖子安装正确,然后慢慢对角紧固螺钉.

4、安装视镜前的检查

管道视镜在安装前必须检查视镜内部和密封面,镜片等部位,必须干净没有污垢等;各个连接螺栓,必须检查是否紧固均匀;检查密封垫片是否完整平整;校对视镜的型号、连接方式尺寸是否正确匹配。

法兰或螺纹连接的管道视镜装置在工作前要确保密封垫安装良好。如有必要,可对螺栓进行重新紧固。确保管道与管道视镜之间的密封垫安装正确,连接法兰没有损坏,并调整好连接螺钉。不仅要确保与视镜镜片连接的配件密封良好,还要确保视镜与管道之间密封均良好。并确保管道内的压力不超过额定压力.

5、毓翔小编提醒大家,安装后不能对管道视镜有其它的附加压力,否则会造成视镜受力不均匀,导致视镜玻璃破裂;而且必须定期的保养,不能碰撞及挤压,以免引起玻璃视窗破裂。
