T型过滤器的无缝外壳是如何加工成型的

发布时间:2020-07-06发布人:admin

据上海毓翔公司小编的掌握,T型过滤器的无缝拼接壳体加工机器设备主要是由三通成形设备和瓦形汽体火苗加热圈构成的。在电动机轴两边各装一个扭力液压缸,扭力液压缸的活塞杆与芯模柱相接,芯模柱能够 在内模座内拖动,此外也有拔块、外模座、支撑杆、抗拉力液压缸及声卡机架等构件。

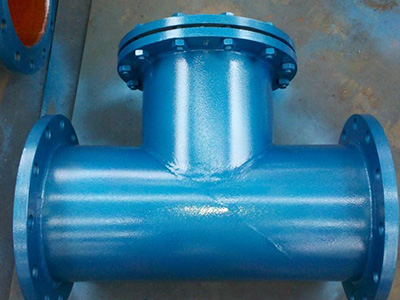

T型过滤器的无缝外壳是如何加工成型的
瓦形汽体火苗加热圈样子象三通的上边一部分,两边成椭圆型斜口状,加热圈内弧上开了汽体喷嘴,燃料为燃气—co2混合气,还可以用氧—乙炔气体混合气。燃气和co2按一定占比进到混和室,由喷嘴处燃烧的火焰对管坯加温。外壳上面有燃气進口连接头和co2進口连接头,能够 依据T型过滤器外壳的规格尺寸制成各种规格型号的加热圈。
生产加工T型过滤器无缝拼接外壳的过程:
1、开料:将无缝管按所需生产制造的无缝拼接三通规格型号切成长节,并将无缝钢管长节两边切成椭圆型斜口。
2、打孔:在短节中心开一圆洞,使支撑杆能够 插进孔壁。
3、装模:将两边有椭圆型斜口的管坯放到外模座上,将拔块放入管坯中,随后把管坯中的拔块和支撑杆相接,另外将瓦形汽体火苗加热圈置放在管坯打孔上。
4、拉拨:全部准备工作准备就绪后,就可以将瓦形汽体火苗加热圈打火加温,当管坯加温到800~900℃时,另外起动两边扭力液压缸和抗拉力液压缸,这时候,两边扭力液压缸将管坯开展径向推压,使管坯两边椭圆型斜口一部分的金属材料流动性到打孔处。抗拉力液压缸将拔块往上拉拨,使开孔处的金属材料被拉拨成三通的立管,全部T型过滤器的无缝拼接外壳就产生了。要是拆换芯模柱子和拔块就可以拔出来各种规格型号的无缝拼接T型过滤器外壳。
5、调质处理:为清除内应力,依据管坯的原材料明确调质处理主要参数并开展调质处理。
6、焊缝生产加工:将历经调质处理的T型过滤器外壳开展机械加工制造焊缝,焊缝一般为35°,并消除支管毛边。
7、防锈处理喷涂:完全防锈处理后喷防腐漆。
T型过滤器的无缝拼接壳体加工成形过程繁杂且规定严苛,上海毓翔公司小编这儿仅仅详细介绍了个大概。
