如何检验Y型过滤器滤网强度

发布时间:2020-12-18发布人:admin

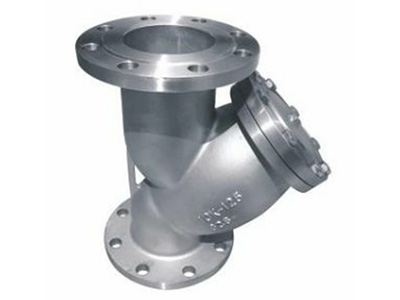

上海毓翔机械小编告诉大家,Y型过滤器是管道系统中的一种常用管件,属于管道专用件的范围。Y型过滤器一般设置在泵、压缩机、换热器等设备进口管路上,用于过滤流体中的固体杂质,以保证重要设备下游能正常运行,保证安全生产。但是在实际工程中,仍然存在因Y型过滤器缺陷而造成的维修问题,甚至是生产事故。
如何检验Y型过滤器滤网强度
Y型过滤器滤网强度校核
过滤材料的变形破坏是Y型过滤器的常见问题,主要是流入和流出的过滤材料压差超过其承受能力。滤网应根据压力差进行强度校核。
对Y型过滤器进行强度校核时,除考虑正常设计压差外,还应根据工艺要求,对不同情况和不同破坏形式的压差进行详细分析。概括如下:
一、设计压力差;通常由生产厂家提供,根据设计经验,Y型过滤器设计压差一般在140kPa左右。
在保证设备和系统正常工作的前提下,当介质通过滤网时,流通无阻塞,有阻塞时,压差不变。当介质清洁时,可以认为是流通无阻塞,但由于滤网的存在,仍会在滤网内外产生压力差;当介质脏了,杂质聚集在滤网内,压力差增加,则可以认为是流通有阻塞。
二、在两种情况下,需要由工艺专家提供不同的压差允许值,然后与Y型过滤器制造商的计算结果进行比较,以确保所选的过滤器规格不会影响设备和系统的正常工作。
三、膨胀压差和塌陷压差。为便于理解,可形象地描述如下:当介质流进“滤筒”内,过滤后流进“滤筒”外,由于“滤筒”内外压差超过容许值,“滤筒”发生永久性变形,这种情况下的压差可称为“胀破压差”;相反,当介质流进“滤筒”外,过滤后流进“滤筒”
内因上,由于“滤筒”内外压差超过容许值,导致“滤筒”永久变形,这种情况下的压差可称为“坍塌压差”。上海毓翔机械小编提醒大家,当系统运行时,发生胀破和塌陷的情况时,在很短的时间内就可能发生坍塌压差(如果Y型过滤器前后没有压差变送器),造成滤网破裂,介质进入下游设备内部,对设备和系统造成重大不利影响。
