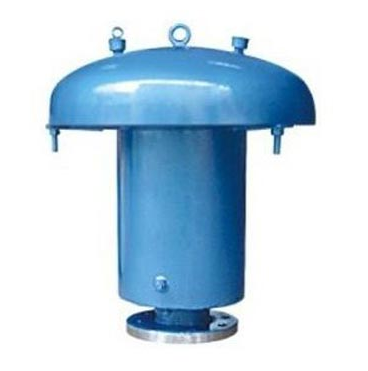

液压安全阀

更新:2020-07-23 05:49:12 点击:73

在线咨询

售前咨询:400-8166-958/173-0216-8903

产品介绍

一、产品简介:
      根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“储存甲、乙类液体的固定式顶罐,应设阻火器、呼吸阀和液压安全阀”。液压安全阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备,是防止蒸发损耗与保护储罐在受超压或真空时免遭破坏时呼吸阀发生故障而起保护作用。液压安全阀一般是与呼吸阀配套使用,在呼吸阀失灵时起通气作用,参照国家标准:SY/T0511-2010≤石油储罐呼吸阀≥检验和验收。 液压安全阀一般的设定压力为:+200/-49mmH2O。
二、产品特点:
     本阀门具有结构简单、安全性能稳定、安装维护方便等特点。

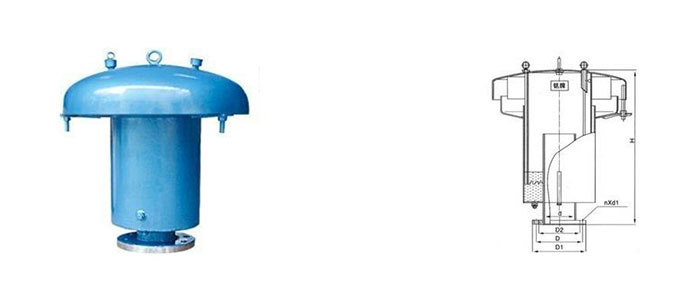

规格

型号

尺寸mm

d

D

D1

D2

n*d1

H

DN80

GYA

85

150

185

125

8*18

424

DN100

GYA

105

170

205

145

8*18

605

DN150

GYA

148

225

260

200

8*22

705

DN200

GYA

210

280

315

255

12*22

755

DN250

GYA

264

335

370

310

12*26

885

DN300

GYA

325

410

460

328

12*26

925

三、产品技术参数:
型号
Model
GYA 规格
Size
DN50-DN300 PN0.6-PN2.5
壳体材质
Body Materials
CS 304 316 316L
导杆材质
Guide Rod
— — — — — —
螺帽螺栓
Bolt/Nut
CS 304 316 316L
密封垫片
Gasket Seal
石墨垫片 金属垫片 聚四氟乙烯
Graphite gasket Medal gasket PTFE
正压阀盘材质
Positive valve plate
+180 mmH2O ~ +220mmH2O
负压阀盘压力
Vacuum Pressure
-40mmH2O~-65mmH2O
压力等级
Pressure Group
E级 F级
环境温度
Ambient Temper
CS:-30℃~+350℃ SS:-80℃~+350℃
连接方式
Joint Type
法兰连接
Flange
法兰标准
Flange Standard
 JB GB HG ANSI SH JIS
设计制造检测标准
Manufacture Standard
SY/T0511-2010 GB/T5908-2005
外表处理
Coating
 CS: Paint SS:NO Paint
四、安装维护:
        1、液压安全阀安装在储油罐的顶部,与呼吸阀配套使用,以防止呼吸阀发生故障后保护储罐安全运行。一般立式油罐,液压安全阀安装于油罐顶板中央范围内;
        2、我公司在液压安全阀出厂时,法兰密封面采用塑料保护盖,以免运输途中造成法兰密封面受损,货到现场安装时,务必要把法兰保护盖取掉,再垂直安装于储罐罐顶部;
        3、液压安全阀到现场安装在储罐顶部后,将适当的液压油添加进入筒体内部,待筒体底部排油口有油流出时即为到达设定压力点;
        4、液压安全阀安装于储罐上一般使用1-3个月,需要定期检查液压安全阀顶部是否有液压油流出,如果有液压油流出迹象,则证明呼吸阀已经发生故障,需要及时将呼吸阀打开进行检查维修,以保证液压安全阀、呼吸阀都处于正常工作状态,保护储罐正常运行。同时,还需要对液压安全阀内部添加适当液压油以保证液压安全阀设定压力准确;
五、订货须知:
      订货时请确定以下参数:1、口径 2、材质 3、设定压力 4、介质 5、法兰标准 6、数量,以便为您提供符合要求的产品。
