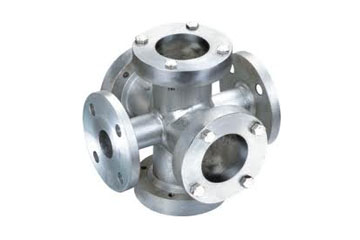

四通视镜

产品型号:

产品描述: 一、产品简介: 视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产...

全国热线电话: 400-8166-958

获取产品报价 产品画册

产品特点:

  • 产品详情
  • 产品图集
  • 产品参数
  • 工程案例
  • 安装维护
  • 在线询价
产品详情
    一、产品简介:
          视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。四通视镜观察面多,可以有多路观察,操作简便,在大中口径、中低压力的使用领域,它是一种重要的视镜形式。
    二、产品结构:

    DN

    L/mm

    H/mm

    25

    200

    180

    40

    260

    220

    50

    320

    250

    65

    320

    250

    80

    360

    275

    100

    360

    300

    150

    440

    330

    三、产品技术参数:
    型号
    Model
    SG-ST 螺帽螺栓
    Bolt/Nut
    CS 304 316 316L
    规格
    Size
    DN20~300 GB81-95
    PN0.6~5.0 FF、RF
    法兰标准
    Flanges
    HG GB SH HGJ JB ANSI JIS
    壳体材质
    Body Materials
    CS 304 316 316L
    Glass Fiber
    工作温度
    Ambient Temperature
    0℃~250℃  0~800℃
    玻璃材质
    Elment
    钢化玻璃 石英玻璃
    Borou silicon Quartz
    制造检测标准
    Manufacture inspection
    HGS07-101-102
    允许急变温度
    Allow mutate
    <60℃ 连接形式
    Jonit type
    法兰连接 对焊连接 螺纹连接
    Flange Butt Welding Threaded
    密封垫片
    Gasket Seal
    丁腈橡胶 聚四氟乙烯 金属垫片 金属缠绕垫片 石墨垫片
    NBR PTFE Metal Gasket Asbestos
    四、安装维护:
          1、四通视镜是用于观察化工输送管道中蒸汽,液体,气体等的运行状况,其视窗玻璃应保持干净无灰尘;
          2、四通视镜上的视窗玻璃属易损件,安装视镜时要小心轻放,可水平或垂直安装;
          3、四通视镜上的玻璃耐温耐压有一定的局限性,请严格按照产品设计制造要求来操作。
    五、订货须知:
          订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、温度 5、介质 6、法兰标准,以便给您提供准确合格的产品。
