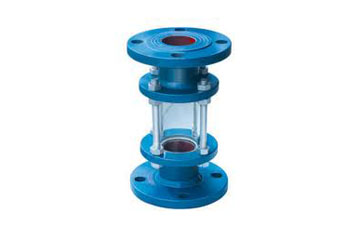

玻璃管视镜

更新:2019-03-29 03:26:16 点击:108

产品品牌:

产品型号:

产品描述:

玻璃管视镜、玻璃管视镜价格、玻璃管视镜厂家。...
在线咨询

售前咨询:400-8166-958/173-0216-8903

产品介绍

一、产品简介:
       玻璃管视镜是工业管道装置上主要附件之一,是石油、化工、医药、食品等工业生产装置工艺控制的辅助工具,能随时观察管道中的液体、气体、蒸汽等介质的流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。
二、产品结构:

DN

L/mm

H/mm

50

165

250

80

200

250

100

220

250

150

285

250

200

340

250

三、产品技术参数:
型号
Model
SG 螺帽螺栓
Bolt/Nut
CS 304 316 316L
规格
Size
DN20~300 HG/T20592
PN0.6~2.5 FF、RF
法兰标准
Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
Body Materials
CS 304 316 316L
Glass Fiber
工作温度
Ambient Temperature

0℃~250℃  0℃~800℃

玻璃材质
Elment
硼硅玻璃 石英玻璃
Borosilicate Glass Quartz
制造检测标准
Manufacture inspection

HGS07-101-102

允许急变温度
Allow mutate

<60℃

连接形式
Jonit type
法兰连接 对焊连接 螺纹连接
Flange Butt Welding Threaded
密封垫片
Gasket Seal
丁腈橡胶 聚四氟乙烯 金属垫片 金属缠绕垫片 石墨垫片
NBR PTFE Metal Gasket Asbestos
四、安装维护:
         1、玻璃管视镜是用于观察液体、气体、蒸汽等介质流动反应设备,视窗玻璃应保持干净无灰尘,便于观察;
         2、玻璃管视镜的视窗玻璃属易损件,安装视镜时一定要小心轻放,一般垂直安装在管道上;
         3、玻璃管视镜上的玻璃耐温耐压有一定的局限性(<0.6Mpa),请严格按照产品设计制造要求来操作。
五、订货须知:
       订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、介质 5、法兰标准,以便给您提供准确合格的产品。
