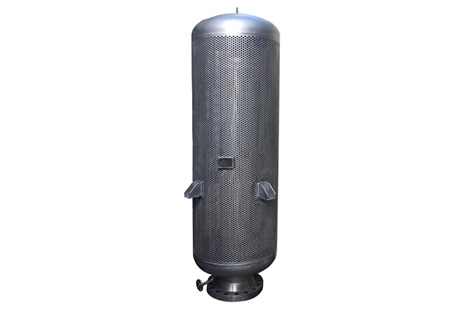

安全阀排气消音器

一、产品简介：

      安全阀消声器主要是安装于室外罐顶安全阀气体排放之用，消声原理为小孔喷注型消声，具有低中频宽带消声性能，小的孔径能提高吸声系数，低的孔隙率能增加吸声频带的宽度，孔板深度能改变共振吸声峰的位置，而且没有太多的附属配件。小孔型消声器具有设计严密、吸收频带宽、阻损小、耐高温、寿命长等优点。

二、产品结构：

DN		L	D	T/h
65	2-1/2 "	1500	312	10
		1700	315	15
80	3"	1680	412	20
		1950	412	30
125	5"	1870	516	40
		2030	516	50
150	6"	2440	516	70
		2620	516	80



三、产品技术参数：

型号 Model	PX	消声量 Silencer Adsorbance	30～45dB
规格 Size	DN50～500 HG/T20592 PN0.6～5.0 FF、RF	排气量 Air Displacement	0.5～400T/h
壳体材质 Body	CS 304 316 316L	环境温度 Ambient Temperature	≤540℃
消声形式 Silencer Form	小孔喷注 节流式 Fenestral Impedance From Throttle From	连接形式 Jonit type	法兰连接 对焊连接 Flange Weld
		法兰标准 Flanges	HG GB SH HGJ JB ANSI JIS
消声材料 Silencer Material	多孔性岩棉 不锈钢纤维 Porous Rockwool Stainless Steel Fibre	设计制造检测标准 Manufacture inspection	GB 12348-90 GB/T14623-93
螺帽螺栓 Bolt/Nut	CS 304 316 316L	外表 Coating	CS:Paint SS:No Paint



四、订货须知：

订货时请确定参数：1、安装位置 2、口径 3、材质 4、工作压力 5、排气量 6、法兰标准，以便给您提供合适的产品。

(备注：消声器为定制产品，我公司会根据您的具体技术参数，为您量身设计，量身定制，并提供安装指导。)
