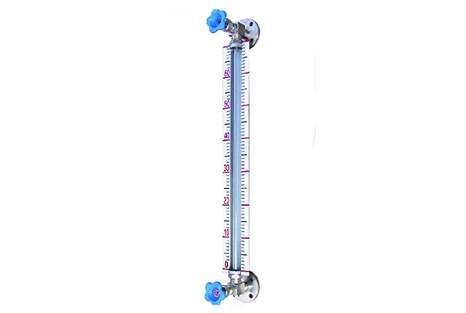

玻璃管液位计

产品型号:

产品描述: 一、产品简介: 玻璃管液位计是一种直读式液位测量仪表,适用于工业生产过程中一般贮液设备中的液体位置的现场检测,其结构简单,测量准确,是传统的现场液位测量工具。该液位...

全国热线电话: 400-8166-958

获取产品报价 产品画册

产品特点:

  • 产品详情
  • 产品图集
  • 产品参数
  • 工程案例
  • 安装维护
  • 在线询价
产品详情

    一、产品简介:

            玻璃管液位计是一种直读式液位测量仪表,适用于工业生产过程中一般贮液设备中的液体位置的现场检测,其结构简单,测量准确,是传统的现场液位测量工具。该液位计两端各装有一个针形阀,当玻璃管发生意外事故而破碎时,针形阀在容器压力作用下自动关闭,以防容器内介质继续外流。仪表在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头,通过法兰与容器连接构成连通器,透过玻璃板可直接读得容器内液位的高度。仪表在上下阀内都装有钢球,当玻璃板因意外事故破坏时,钢球在容器内压力作用下阻塞通道,这样容器便自动密封,可以防止容器内的液体继续外流。在仪表的阀端有阻塞孔螺钉,可供取样时用,或在检修时,放出仪表中的剩余液体时用。所以玻璃管液位计具有读数清晰,直观、可靠,结构简单,维修方便,经久耐用等优点。

    二、产品技术参数:
    测量范围(安装中心距L) 300、500、800、1000、1200、1400……mm
    工作压力 ≤1.6Mpa
    工作温度 ≤200℃
    安装形式 法兰连接 PN1.6 DN20,JB/T81-94
    螺纹安装 外螺纹G3/4"(或 M27×1.5)
    材 质 碳钢、不锈钢
    伴热蒸汽压力 0.6MPa
    蒸汽夹套接头 G1/2"外螺纹
    钢球自封压力 0.2MPa
    安装中心距H
    H
    300
    500
    600
    800
    1000
    1200
    1400
    1700
    2000

    三、安装维护

          为了保证自动密封作用,容器内的介质压力应大于0.2MPa,在打开上下阀时,阀杆退出转数不少于4转,使钢球封门时,不至于碰到阀杆的顶端。 保证自密封作用,容器内介质压力应大于0.2MPa,在打开上下阀时,阀杆退出转数不得少于4转,以免钢球在自封时,碰到阀杆的顶端。定期也需要对玻璃管液位计进行检查,防止密封处有漏液现象。

    四、订货须知:
    订货时请确定参数:1、口径 2、材质 3、测量范围 4、温度 5、工作压力 6、法兰标准,以便给您提供合适的产品。

    (备注:玻璃管(板)液位计为常压的液位仪表高压及工况较恶劣的场合请选用磁翻板液位计或其他形式的液位计。)
