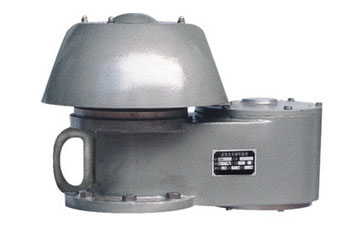

德国式呼吸阀

一、产品简介：
   根据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：“储存甲、乙类液体的固定式顶罐，应设阻火器和呼吸阀”。德国式呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的一种老式的安全设备，是防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。此阀门通常与储罐阻火器配套使用，参照国家标准：石油储罐呼吸阀≤SY/T0511-2011≥进行检验和验收。
二、产品特点：
   本阀门具有通气量大， 本阀门具有通气量大，密封性能好，泄漏量小，正负阀盘独立工作等特点。

口径DN	英寸	宽度L/mm	高度H/mm
50	2"	320	295
80	3"	380	325
100	4"	420	355
150	6"	520	425
200	8"	600	495
250	10"	680	575
300	12"	750	625

三、产品技术参数：

型号 Model	QZF-88型	规格 Size	DN50-DN300 PN0.6-PN2.5
壳体材质 Body Materials	AL CS 304 316 316L	导杆材质 Guide Rod	AL 304 316 316L
螺帽螺栓 Bolt/Nut	CS 304 316 316L	密封垫片 Gasket Seal	石墨垫片 金属垫片 聚四氟乙烯  Graphite gasket Medal gasket PTFE
正压阀盘材质 Positive valve plate	CS 304 316 316L/F4	负压阀盘材质 Vacuum valve plate	聚四氟乙烯 F4
正压阀盘压力 Positive Pressure	+36 mmH2O ~ +1000mmH2O	负压阀盘压力 Vacuum Pressure	-25 mmH2O ~ -65mmH2O
压力等级 Pressure Group	A级 B级 C级 D级 E级	环境温度 Ambient Temper	CS:-30℃~+350℃ SS:-80℃~+350℃
连接方式 Joint Type	法兰连接   Flange	法兰标准 Flange Standard	JB GB HG ANSI SH JIS
设计制造检测标准 Manufacture Standard	SY/T0511-2011 GB/T5908-2005	外表处理 Coating	CS: paint SS:NO Paint

四、安装维护：
   1、德国式呼吸阀安装在储油罐的最高点，以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐，呼吸阀安装于油罐顶板中央范围内；对于罐顶需要设隔热层的储罐，呼吸阀可安装在梯子平台附近。
   2、我公司在德国式呼吸阀出厂时，法兰密封面采用塑料保护盖，以免运输途中造成法兰密封面受损，货到现场安装时，务必要把法兰保护盖取掉，再垂直安装于储罐顶部。呼吸阀不可横放和倒置，若储罐顶部需要安装两个呼吸阀时，呼吸阀与罐顶中心应该对称安装。
   3、呼吸阀安装于储罐上一般使用1-3个月，需要定期检查呼吸阀正负压阀盘工作是否灵活，呼吸阀在正常工作时，会发出“嘶-嘶-嘶”的泄压排气的声音，否则，需要将呼吸阀顶部的阀盖打开，检查呼吸阀的阀盘是否出现“卡盘”现象。 导杆上是否有污垢，若有及时清理干净污垢，保证导杆运行自如。阀座密封面有无磨损，如有磨损需立即更换，以保证呼吸阀的正常安全运行。
   4、德国式呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化，上下运动。当呼吸阀使用三年时间后，一般都需要更换呼吸阀内部的阀盘，导杆以及阀座的密封面，以保证呼吸阀正常工作，维持储罐的安全运行。
五、订货须知：
      订货时请确定以下参数：1、口径 2、材质 3、操作压力 4、介质 5、法兰标准 6、数量，以便为您提供符合要求的产品。
