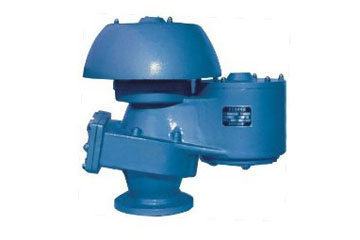

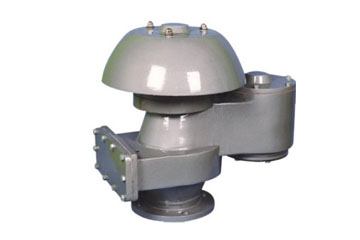

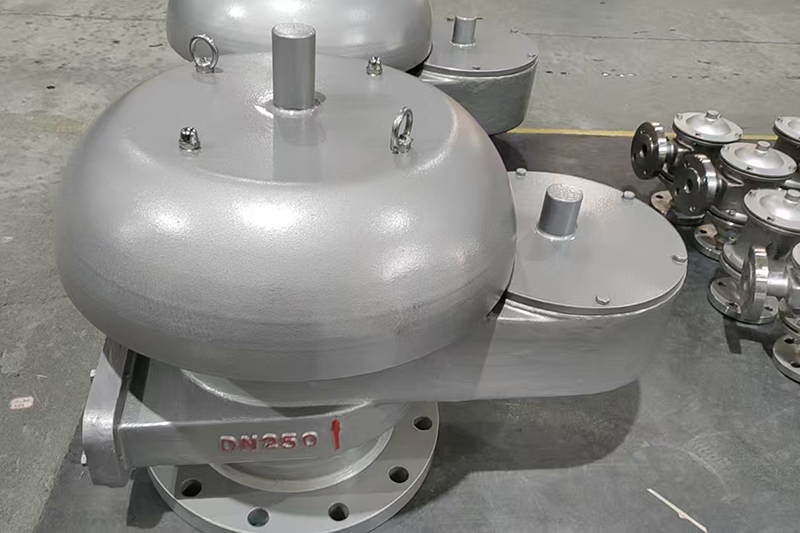

德国式阻火呼吸阀

一、产品简介：
      根据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：“储存甲、乙类液体的固定式顶罐，应设阻火器和呼吸阀”。德国式阻火呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的一种老式安全设备，是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用，参照国家标准：石油储罐呼吸阀≤SY/T0511-2011≥检验和验收。
二、产品特点：
     本阀门具有通气量大，  本阀门有通气量大，密封性能好，泄漏量小，正负阀盘独立工作，防爆阻火等特点。

口径DN	英寸	宽度L/mm	高度H/mm
50	2"	320	320
80	3"	380	350
100	4"	420	380
150	6"	520	450
200	8"	600	520
250	10"	680	600
300	12"	750	650

三、产品技术参数：

型号 Model	QZF-89型	规格 Size	DN50-DN300 PN0.6-PN2.5
壳体材质 Body Materials	AL CS 304 316 316L	导杆材质 Guide Rod	AL 304 316 316L
螺帽螺栓 Bolt/Nut	CS 304 316 316L	密封垫片 Gasket Seal	石墨垫片 金属垫片 聚四氟乙烯  Graphite gasket Medal gasket PTFE
正压阀盘材质 Positive valve plate	CS 304 316 316L/F4	负压阀盘材质 Vacuum valve plate	聚四氟乙烯 F4
正压阀盘压力 Positive Pressure	+36 mmH2O ~ +1000mmH2O	负压阀盘压力 Vacuum Pressure	-25 mmH2O ~ -65mmH2O
压力等级 Pressure Group	A级 B级 C级 D级 E级	环境温度 Ambient Temper	CS:-30℃~+350℃ SS:-80℃~+350℃
连接方式 Joint Type	法兰连接 Flange	法兰标准 Flange Standard	JB GB HG ANSI SH JIS
设计制造检测标准 Manufacture Standard	SY/T0511-2010 GB/T5908-2005	外表处理 Coating	CS: Paint SS:NO Paint

四、安装维护：
        1、德国式阻火呼吸阀安装在储油罐的最高点，以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐，呼吸阀安装于油罐顶板中央范围内；对于罐顶需要设隔热层的储罐，呼吸阀可安装在梯子平台附近。
        2、我公司在德国式阻火呼吸阀出厂时，法兰密封面采用塑料保护盖，以免运输途中造成法兰密封面受损，货到现场安装时，务必要把法兰保护盖取掉，再垂直安装于储罐罐顶部。呼吸阀不可横放和倒置，若储罐顶部需要安装两个呼吸阀时，呼吸阀与罐顶中心应该对称安装。
        3、呼吸阀安装于储罐上一般使用1-3个月，需要定期检查呼吸阀正负压阀盘工作是否灵活，呼吸阀在正常工作时，会发出“嘶-嘶-嘶”的泄压排气的声音，否则，需要将呼吸阀顶部的阀盖打开，检查呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢，若有及时清理干净污垢，保证导杆运行自如。阀座密封面有无磨损，如有磨损需立即更换，以保证呼吸阀的正常安全运行。
        4、德国式阻火呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化，上下运动。当呼吸阀使用三年时间后，一般都需要更换呼吸阀内部的阀盘，导杆以及阀座的密封面，以保证呼吸阀正常工作，维持储罐的安全运行。
五、订货须知：
      订货时请确定以下参数：1、口径 2、材质 3、操作压力 4、介质 5、法兰标准 6、数量，以便为您提供符合要求的产品。
