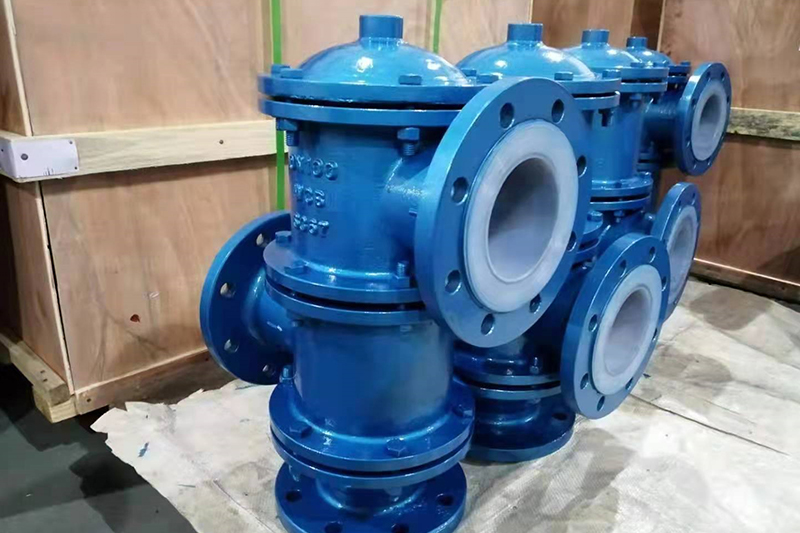

带双接管呼吸阀

产品型号:

产品描述: 一、产品简介: 根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:储存甲、乙类液体的固定式顶罐,应设阻火器和呼吸阀。带双接管呼吸阀用于安装原油、汽油、煤油、...

全国热线电话: 400-8166-958

获取产品报价 产品画册

产品特点:

  • 产品详情
  • 产品图集
  • 产品参数
  • 工程案例
  • 安装维护
  • 在线询价
产品详情
    一、产品简介:
           根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“储存甲、乙类液体的固定式顶罐,应设阻火器和呼吸阀”。带双接管呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备,是防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用,多用于氮封系统中,参照国家标准:石油储罐呼吸阀≤SY/T0511-2011≥检验和验收。
    二、产品特点:
          本阀门具有通气量大,密封性能好,泄漏量小,耐腐蚀等特点。
    口径DN 英寸 宽度L/mm 高度H/mm
    25 1" 160 500
    50 2" 320 650
    80 3" 450 750
    100 4" 450 950
    150 6" 620 1100
    200 8" 750 1200
    250 10" 850 1500
    三、产品技术参数:

    Model

    GFQ-II  规格Size DN25-DN300  PN0.6-PN2.5
    壳体材质
    Body Materials
     AL CS 304 316 316L
    导杆材质
    Guide Rod
    AL 304 316 316L
    螺帽螺栓
    Bolt/Nut
     CS 304 316 316L
    密封垫片
    Gasket Seal
    石墨垫片 金属垫片 聚四氟乙烯
    Graphite gasket Medal gasket PTFE
    正压阀盘材质
    Positive valve plate
      CS 304 316 316L/F4
    负压阀盘材质
    Vacuum valve plate
    聚四氟乙烯 F4
    正压阀盘压力
    Positive Pressure
    +36 mmH2O ~ +1000mmH2O
    负压阀盘压力
    Vacuum Pressure
    -25 mmH2O ~ -65mmH2O
    压力等级
    Pressure Group
     A级 B级 C级 D级 E级
    环境温度
    Ambient Temper
    CS:-30℃~+350℃ SS:-80℃~+350℃
    连接方式
    Joint Type
    法兰连接
    Flange
    法兰标准
    Flange Standard
    JB GB HG ANSI SH JIS
    设计制造检测标准
    Manufacture Standard
    SY/T0511-2010 GB/T5908-2005
    外表处理
    Coating
    CS: Paint SS:NO Paint
    四、安装维护:
           1、带双接管呼吸阀安装在储油罐的最高点,以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐,呼吸阀安装于油罐顶板中央范围内;对于罐顶需要设隔热层的储罐,呼吸阀可安装在梯子平台附近。
           2、我公司在带双接管呼吸阀出厂时,法兰密封面采用塑料保护盖,以免运输途中造成法兰密封面受损,货到现场安装时,务必要把法兰保护盖取掉,再垂直安装于储罐罐顶部。呼吸阀不可横放和倒置,若储罐顶部需要安装两个呼吸阀时,呼吸阀与罐顶中心应该对称安装。
           3、带双接管呼吸阀安装于储罐上一般使用1-3个月,需要定期检查呼吸阀正负压阀盘工作是否灵活,呼吸阀在正常工作时,会发出“嘶-嘶-嘶”的泄压排气的声音,否则,需要将呼吸阀顶部的阀盖打开,检查呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢,若有及时清理干净污垢,保证导杆运行自如。阀座密封面有无磨损,如有磨损需立即更换,以保证呼吸阀的正常安全运行。
           4、带双接管呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化,上下运动。当呼吸阀使用三年时间后,一般都需要更换呼吸阀内部的阀盘,导杆以及阀座的密封面,以保证呼吸阀正常工作,维持储罐的安全运行。
    五、订货须知:
         订货时请确定以下参数:1、口径 2、材质 3、操作压力 4、介质 5、法兰标准 6、数量,以便为您提供符合要求的产品。
产品图集
产品参数

产品品牌: 毓翔

产品型号: GPQ-II

产品描述:

带双接管呼吸阀是一种针对介质易氧化,有气味,对环境有污染的物料储罐使用,最常见的是用于带有氮封装置的储罐上。呼出接管,吸入接管会将各自的气体进行回收再利用,或者输送到焚烧炉进行尾气处理。此种呼吸阀一定...
