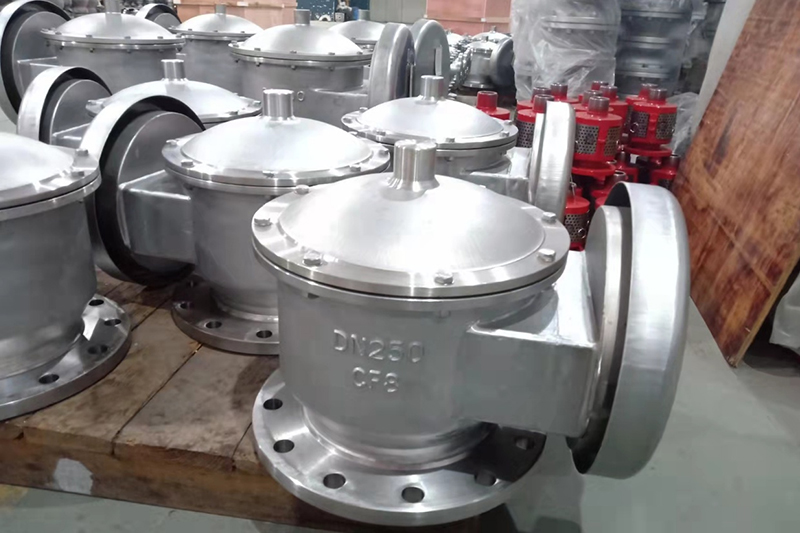

单呼阀

产品型号:

产品描述: 一、产品简介: 根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:储存甲、乙类液体的固定式顶罐,应设阻火器和呼吸阀。单呼阀用于安装原油、汽油、煤油、轻柴油、...

全国热线电话: 400-8166-958

获取产品报价 产品画册

产品特点:

  • 产品详情
  • 产品图集
  • 产品参数
  • 工程案例
  • 安装维护
  • 在线询价
产品详情
    一、产品简介:
           根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“储存甲、乙类液体的固定式顶罐,应设阻火器和呼吸阀”。单呼阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的重要安全设备,是防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。此阀门通常与储罐阻火器配套使用,参照国家标准:SY/T0511-2010≤石油储罐呼吸阀≥检验和验收。
    二、产品特点:
           本阀门具有通气量大,密封性能好,泄漏量小,耐腐蚀等特点。

    口径DN

    英寸

    宽度L/mm

    高度H/mm

    25

    1"

    160

    255

    50

    2"

    160

    255

    80

    3"

    213

    260

    100

    4"

    265

    290

    125

    5"

    265

    290

    150

    6"

    305

    330

    200

    8"

    355

    350

    三、产品技术参数:
    型号
    Model
    GFQ-V 规格
    Size
    DN25-DN350  PN0.6-PN2.5
    壳体材质
    Body Materials
    AL CS 304 316 316L
     导杆材质
     Guide Rod
    AL 304 316 316L
    螺帽螺栓
    Bolt/Nut
    CS 304 316 316L
     密封垫片
     Gasket Seal
    石墨垫片 金属垫片 聚四氟乙烯
    Graphite gasket Medal gasket PTFE
    正压阀盘材质
    Positive valve plate
    CS 304 316 316L/F4 负压阀盘材质Vacuum valve plate /
    正压阀盘压力
    Positive Pressure
    +36 mmH2O ~ +1000mmH2O
       负压阀盘压力
       Vacuum Pressure
    /
    压力等级
    Pressure Group
    A级 B级 C级 D级
       环境温度
     Ambient Temper
    CS:-30℃~+350℃
    SS:-80℃~+350℃
    连接方式
    Joint Type
    法兰连接
    Flange
      法兰标准
     Flange Standard
    JB GB HG ANSI SH JIS
    设计制造检测标准
    Manufacture Standard
    SY/T0511-2010 GB/T5908-2005
      外表处理
     Coating
    CS: paint SS:NO Paint
    四、安装维护:
           1、单呼阀安装在储油罐的最高点,以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐,呼吸阀安装于油罐顶板中央范围内;对于罐顶需要设隔热层的储罐,呼吸阀可安装在梯子平台附近。
           2、我公司在单呼阀出厂时,法兰密封面采用塑料保护盖,以免运输途中造成法兰密封面受损,货到现场安装时,务必要把法兰保护盖取掉,再垂直安装于储罐顶部。单呼阀不可横放和倒置,若储罐顶部需要安装两个呼吸阀时,呼吸阀与罐顶中心应该对称安装。
           3、单呼阀安装于储罐上一般使用1-3个月,需要定期检查单呼阀正负压阀盘工作是否灵活,单呼阀在正常工作时,会发出“嘶-嘶-嘶”的泄压排气的声音,否则,需要将单呼阀顶部的阀盖打开,检查单呼阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢,若有请及时清理干净污垢,保证导杆运行自如。阀座密封面有无磨损,如有磨损需立即更换,以保证呼吸阀的正常安全运行。
           4、当单呼阀使用三年时间后,一般都需要更换呼吸阀内部的阀盘,导杆以及阀座的密封面,以保证单呼阀正常工作,维持储罐的安全运行。
    五、订货须知:
          订货时请确定以下参数:1、口径  2、材质  3、操作压力  4、介质  5、法兰标准  6、数量,以便为您提供合适的产品。
