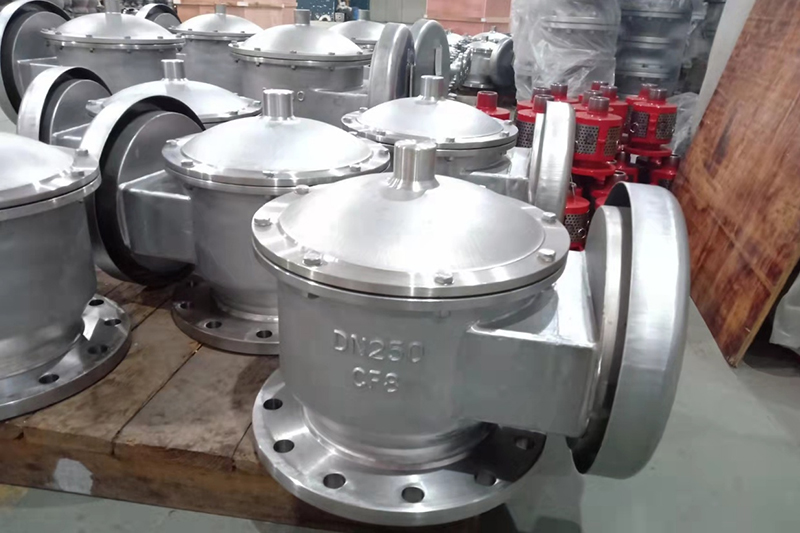

单吸阀

更新:2020-03-03 02:05:04 点击:82

产品品牌:

产品型号:

产品描述:

带吸入接管单吸阀、带吸入接管单吸阀价格、带吸入接管单吸阀厂家。...
在线咨询

售前咨询:400-8166-958/173-0216-8903

产品介绍

一、产品简介:
       根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“储存甲、乙类液体的固定式顶罐,应设阻火器和呼吸阀”。单吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备,是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用,参照国家标准:SY/T0511-2010≤石油储罐呼吸阀≥检验和验收。
二、产品特点:
       本阀门具有通气量大,密封性能好,泄漏量小,耐腐蚀等特点。

口径DN

英寸

宽度L/mm

高度H/mm

25

1"

160

255

50

2"

160

255

80

3"

213

260

100

4"

265

290

125

5"

265

290

150

6"

305

330

200

8"

355

350

型号
Model
GFQ-VI 规格
Size
DN25-DN350 PN0.6-PN2.5
壳体材质
Body Materials
AL CS 304 316 316L
导杆材质
Guide Rod
AL 304 316 316L
螺帽螺栓
Bolt/Nut
CS 304 316 316L
密封垫片
Gasket Seal
石墨垫片 金属垫片 聚四氟乙烯
Graphite gasket Medal gasket PTFE
正压阀盘材质
Positive valve plate
/
负压阀盘材质
Vacuum valve plate
聚四氟乙烯 F4
正压阀盘压力
Positive Pressure
/
负压阀盘压力
Vacuum Pressure
-25 mmH2O ~ -65mmH2O
压力等级
Pressure Group
A级 B级 C级 D级
环境温度
Ambient Temper
CS:-30℃~+350℃ SS:-80℃~+350℃
连接方式
Joint Type
法兰连接
Flange
法兰标准
Flange Standard
JB GB HG ANSI SH JIS
设计制造检测标准
Manufacture Standard
SY/T0511-2010 GB/T5908-2005
外表处理
Coating
CS: paint SS:NO Paint
四、安装维护:
    1、单吸阀安装在储油罐的最高点,以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐,呼吸阀安装于油罐顶板中央范围内;对于罐顶需要设隔热层的储罐,呼吸阀可安装在梯子平台附近。
    2、我公司在单吸阀出厂时,法兰密封面采用塑料保护盖,以免运输途中造成法兰密封面受损,货到现场安装时,务必要把法兰保护盖取掉,再垂直安装于储罐罐顶部。呼吸阀不可横放和倒置,若储罐顶部需要安装两个呼吸阀时,呼吸阀与罐顶中心应该对称安装。
    3、单吸阀安装于储罐上一般使用1-3个月,需要定期检查单吸阀正负压阀盘工作是否灵活,单吸阀在正常工作时,会发出“嘶-嘶-嘶”的泄压排气的声音,否则,需要将单吸阀顶部的阀盖打开,检查单吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢,若有请及时清理干净污垢,保证导杆运行自如。阀座密封面有无磨损,如有磨损需立即更换,以保证呼吸阀的正常安全运行。
    4、当单吸阀使用三年时间后,一般都需要更换呼吸阀内部的阀盘,导杆以及阀座的密封面,以保证单吸阀正常工作,维持储罐的安全运行。
五、订货须知:
     订货时请确定以下参数:1、口径 2、材质 3、操作压力 4、介质 5、法兰标准 6、数量,以便为您提供符合要求的产品。
