直通视镜在管道上怎么安装

发布时间:2022-07-09发布人:admin

直通视镜是工业管道装置上的主要附件之一,通过它能随时观察管道中液体、气体、蒸汽等介质流动反应情况,监视生产,避免生产过程中事故发生。经常用于石油、化工、化纤、制药等生产管路中。

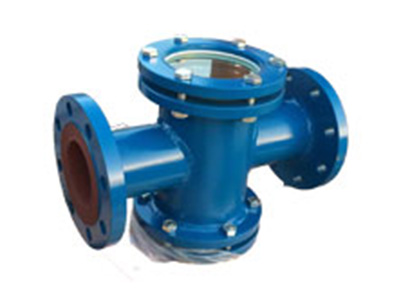

 直通视镜在管道上的安装
直通视镜的安装:

1. 安装位置的选择
直通视镜是安装在管道中的某一个点上.用来让员工观察的,那么位置的选择就非常重要.如果安装在一个非常偏的位置,每一次观察都要转半天.

2. 高度的选择
直通视镜是用来观察的,主要还是人工观察为主(少数的是安装监控设备代替).所以直通视镜安装的高度以人员方便的观察为准.

3. 光线充足
既然是观察,那么光线是至关重要的一个条件,在黑灯瞎火的位置上是根本看不清楚的.所以直通视镜必须安装在光线充足的管道位置上,或者专门配有照明装置.

4. 直通视镜镜片的安装
视镜镜片安装,确保视镜座平整光滑,镜片与视镜座之间的密封垫安装平整,密封垫没有损坏并且不粘油脂。在紧固螺钉前确保视镜座与盖子安装正确,然后慢慢对角紧固螺钉.

5.法兰或螺纹连接的直通视镜装置在工作前要确保密封垫安装良好。如有必要,可对螺栓进行重新紧固。确保管道与直通视镜之间的密封垫安装正确,连接法兰没有损坏,并调整好连接螺钉。不仅要确保与视镜镜片连接的配件密封良好,还要确保视镜与管道之间密封均良好。并确保管道内的压力不超过额定压力.

6.安装后不能对直通视镜有其它的附加压力,否则会造成视镜受力不均匀,导致视镜玻璃破裂。

直通视镜的特性

直通视镜具有安装尺寸小,而且驱动力矩小,操作简便、迅速,并且还同时具有良好的流量调节功能和关闭密封特性,视镜在大中口径、中低压力的使用领域,它是主导的视镜形式。参照《化工管道手册》和NB/T 47017-2011《压力容器视镜》等有关资料设计制造,也可按设计制造。接管法兰一般按HG0594-97标准执行。

用途:

视镜可用于温度高,腐蚀性强、易中毒、危险性较大,易结晶的化工塔器中,以保证其安全生产。

结构:

视镜主要由视镜底板、视镜玻璃、阀门组件等组成。
