管道视镜连接方式该怎么选择

发布时间：2022-08-24发布人：admin

管道视镜与管路或设备之间的连接方式的选择是否正确合适，关系到视镜的性价比,同时会直接影响到管道与管道视镜产生跑、冒、滴、漏现象的机率。据毓翔了解，常见管道视镜的连接方式包括：法兰连接、对焊连接、螺纹连接、卡箍连接、对夹连接,软管接头连接等连接形式。

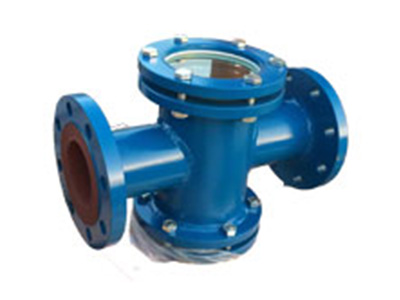

1、法兰连接

法兰连接是视镜阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。

法兰连接是管道视镜中用得最多的连接形式。

法兰有突面（RF）、平面（FF）、凸凹面（M,FM）等之分。

2、对夹连接管道视镜安装在两片法兰中间，用螺栓直接将视镜及两头管道穿夹在一起的连接形式。

3、焊接连接

对焊连接：视镜两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。

承插焊连接：视镜两端按承插焊要求加工，与管道通过承插焊连接。

4、螺纹连接

螺纹连接是一种简便的连接方法，常用于小口径管道视镜。视镜按照螺纹标准加工，有内螺纹和外螺纹两种。与管道上螺纹对应.

螺纹连接分两种情况：a、直接密封：内外螺纹直接起密封作用。为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中，聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

b、间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

5、卡箍连接

这是一种快速连接方法，它只需两个螺栓，适用于经常拆卸的低压视镜。如卫生级快装视镜。

6.皮管接头连接

皮管接头连接方式适合采用胶管的管路上,连接方便简单,密封可靠.

7、其它的连接方式

以上是管道视镜中常用的连接方式.但是使用者有时候无法采用常规的连接方式,要根据具体情况具体对待。另外设计或是混合连接方式.

备注：a、各种连接方式都须参照相应的标准，需要明确了解用户要求的标准，避免所选用的管道视镜出现无法安装的情况；b、通常大直径的管道与阀门连接采用法兰式连接，小直径的管道与阀门用螺纹式连接。
